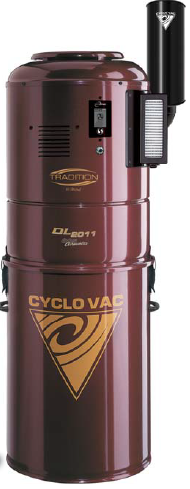

DL2011 ( UCYDL2011E )

Table des matières

Cliquez ici pour la Fiche Technique

Cliquez ici pour la vue éclatée

Cliquez ici pour le Moteur & Composantes électriques

Cliquez ici pour les Sacs & Filtres

Cliquez ici pour la Garantie

Fiche Technique

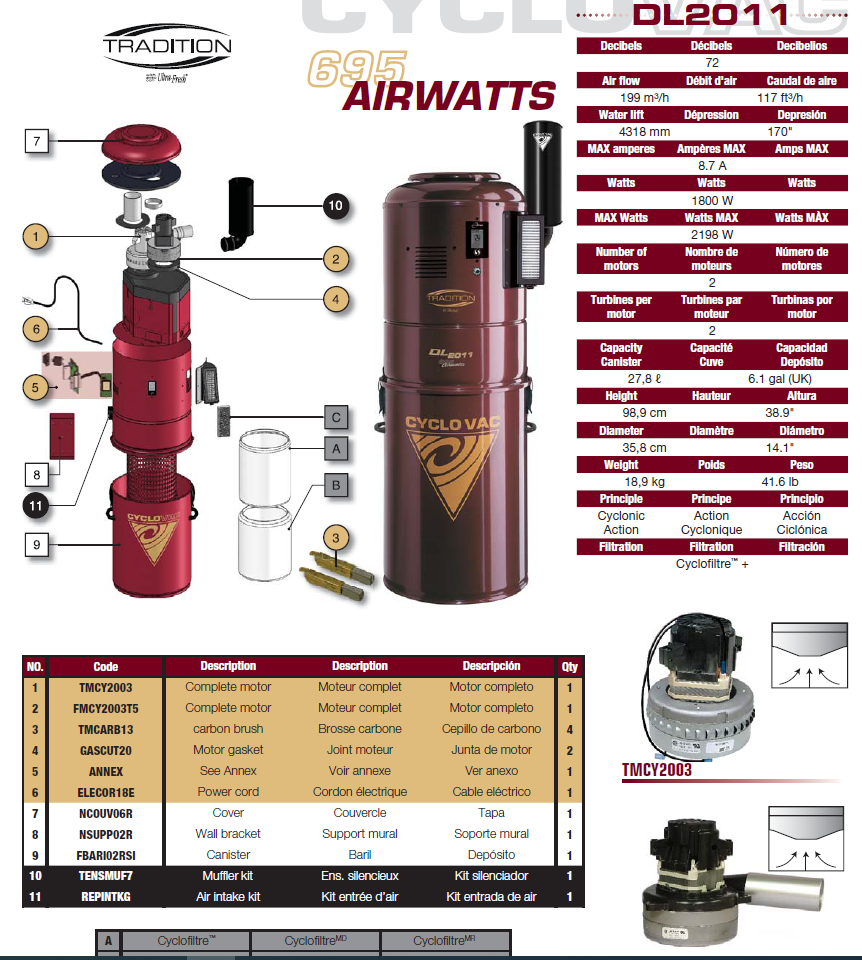

Vue éclatée

Voir le lien de la fiche technique

Moteur & Composantes électriques

Moteur périphérique / bas : TMCY2003

Fiche moteur

Balais de charbon : TMCARB13

Joint d'étanchéité : GASCUT20R

Moteur tangentiel / haut : FMC2003T5

Balais de charbon : TMCARB13

Joint d'étanchéité : GASCUT28R

Circuit électronique : ELEREL61

Schéma de branchement pour circuit électronique

Disjoncteur : ELERES10

Ecran LCD : ELELCD60

Membrane pour écran LCD : ELEMEM63

Connecteur basse tension : ELECON60

Cordon d'alimentation :ELECOR03

Sacs & filtres

Filtre : TDFICY21

Garantie

Garantie pièces: 15 ans

Garantie mains-d'œuvre: 3 ans
