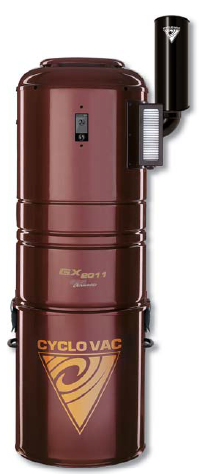

GX2011 ( UCYX2011E )

Table des matières

Cliquez ici pour la Fiche Technique

Cliquez ici pour la vue éclatée

Cliquez ici pour le Moteur & Composantes électriques

Cliquez ici pour les Sacs & Filtres

Cliquez ici pour la Garantie

Fiche technique

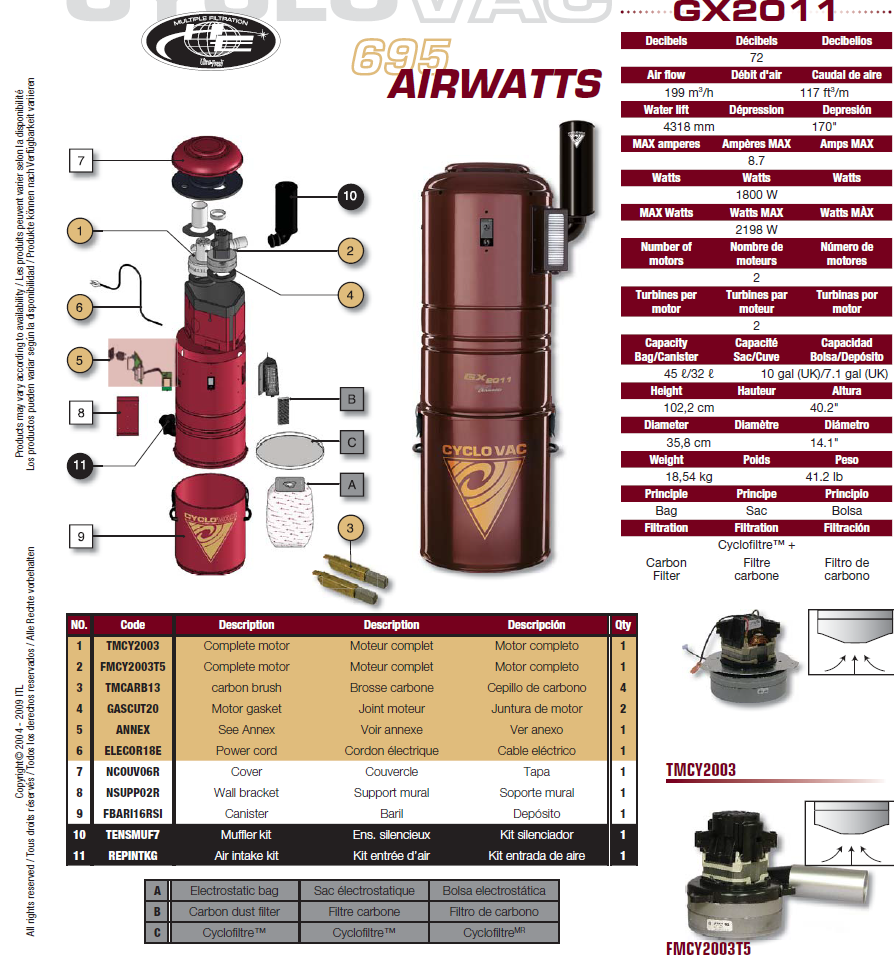

Vue éclatée

Voir le lien de la fiche technique

Moteur & Composantes électriques

Moteur périphérique / bas : TMCY2003

Balais de charbon : TMCARB13

Joint d'étanchéité : GASCUT20R

Moteur tangentiel / haut : FMCY200T5

Balais de charbon : TMCARB13

Joint d'étanchéité : GASCUT28R

Circuit électronique : ELEREL61

Schéma de branchement pour circuit électronique

Ecran LCD : ELELCD61

Membrane pour écran LCD : ELEMEM63

Connecteur basse tension : ELECON60

Disjoncteur : ELERES12

Sacs & filtres

Sac : TDSAC93C

Filtre à poussière de carbone : TDFILHEC2

Filtre : TDFITE75V

Filtre + sac : TDSAC83C

Garantie

Garantie pièces: 15 ans

Garantie mains-d'œuvre: 3 ans
