HX2015 ( ACYX2015E)

Table des matières

Cliquez ici pour la Fiche Technique

Cliquez ici pour la vue éclatée

Cliquez ici pour le Moteur & Composantes électriques

Cliquez ici pour les Sacs et Filtres

Cliquez ici pour la Garantie

Fiche Technique

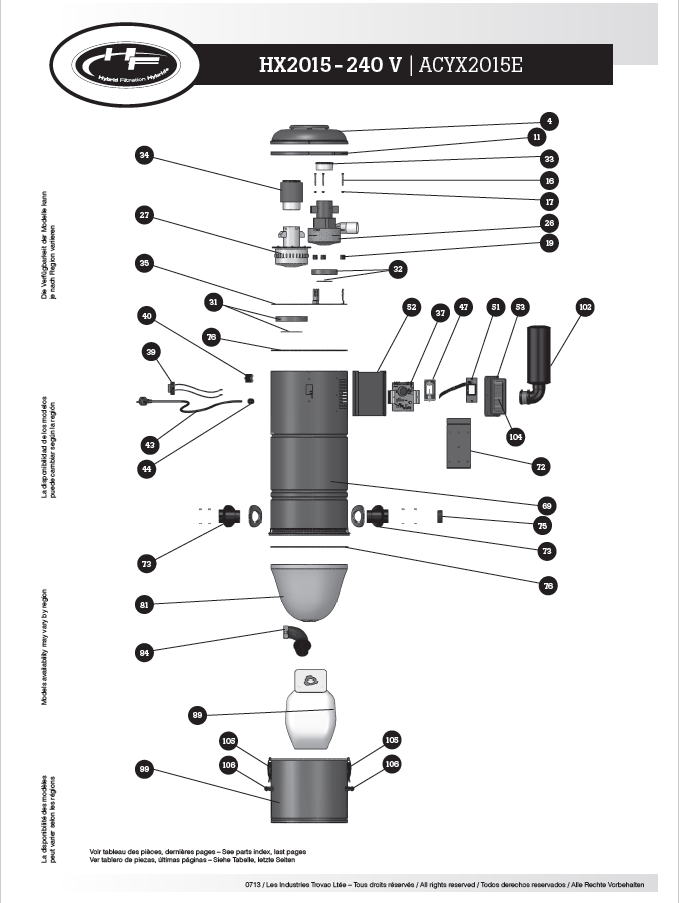

Vue éclatée

Lien pour la vue éclatée

Moteur & Composantes électriques

Moteur périphérique / bas : TMCY2003

Balai de charbon : TMCARB13

Joint d'étanchéité : GASCUT20R

Moteur tangentiel / haut : FMCY2003T5

Balai de charbon : TMCARB13

Joint d'étanchéité : GASCUT28R

Circuit électronique : ELEREL61

Schéma de branchement pour circuit électronique

Ecran LCD :ELELCD61

Membrane pour écran LCD : ELEMEM63

Connecteur basse tension : ELECON60

Disjoncteur : ELERES15

Sacs & Filtres

Sac :  TDSAC93C

Filtre : TDFILT65V

Garantie

Garantie des pièces : 15 ans ou 750 heures

Garantie main-d'oeuvre: 3 ans
