HX7515 ( ACYX7515E )

Table des matières

Cliquez ici pour la Fiche Technique

Cliquez ici pour la vue éclatée

Cliquez ici pour le Moteur & Composantes électriques

Cliquez ici pour les Sacs & Filtres

Cliquez ici pour la Garantie

Fiche Technique

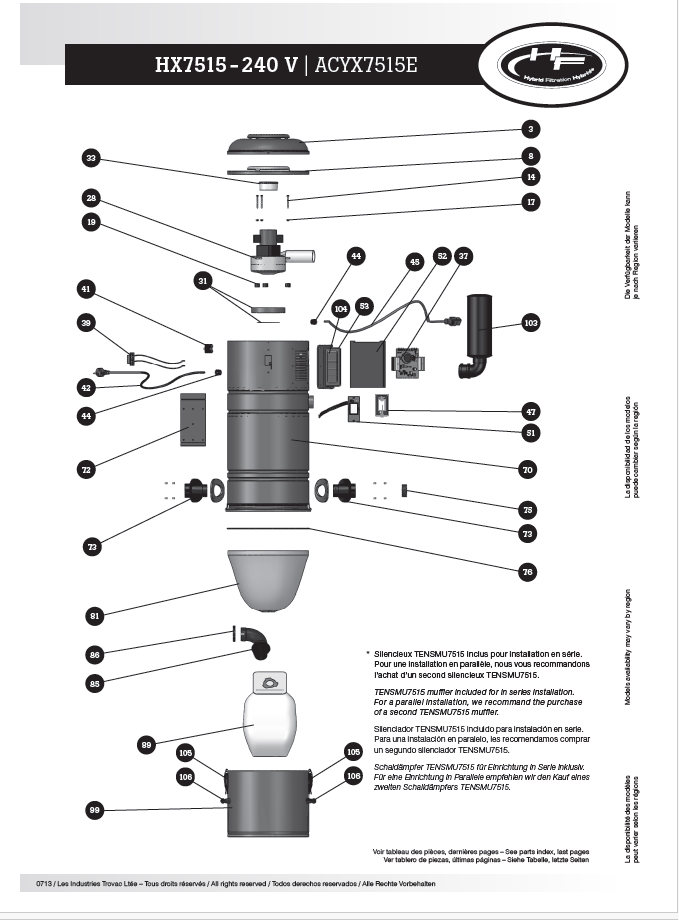

Vue éclatée Centrale

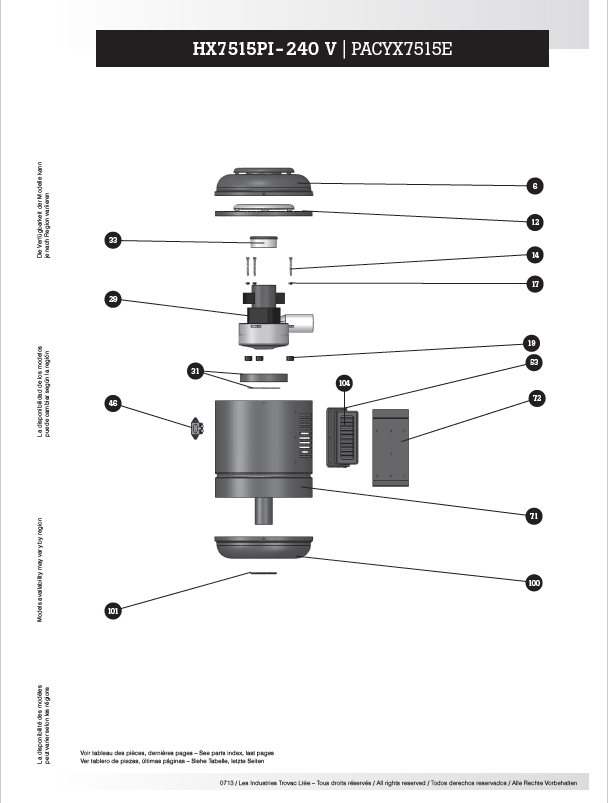

Vue éclatée unité

Liste des pièces détachées

Moteur & Composantes électriques

Moteur centrale: FMCY034302

Balais de charbon : TMCARB13

Joint d'étanchéité : GASCUT20R

Moteur unité : FMCY034301

Joint d'étanchéité : GASCUT20R

Circuit électronique : ELEREL61

Schéma de branchement pour circuit électronique

Ecran LCD : ELELCD61

Membrane pour écran LCD : ELEMEM63

Connecteur basse tension : ELECON60

Cordon d'alimentation : ELECOR03

Sacs & filtres

Sac : TDSAC93C

Filtre auto-nettoyant: TDFILT65V

Garantie

Garantie pièces: 15 ans

Garantie mains-d'œuvre: 3 ans
